Описание:

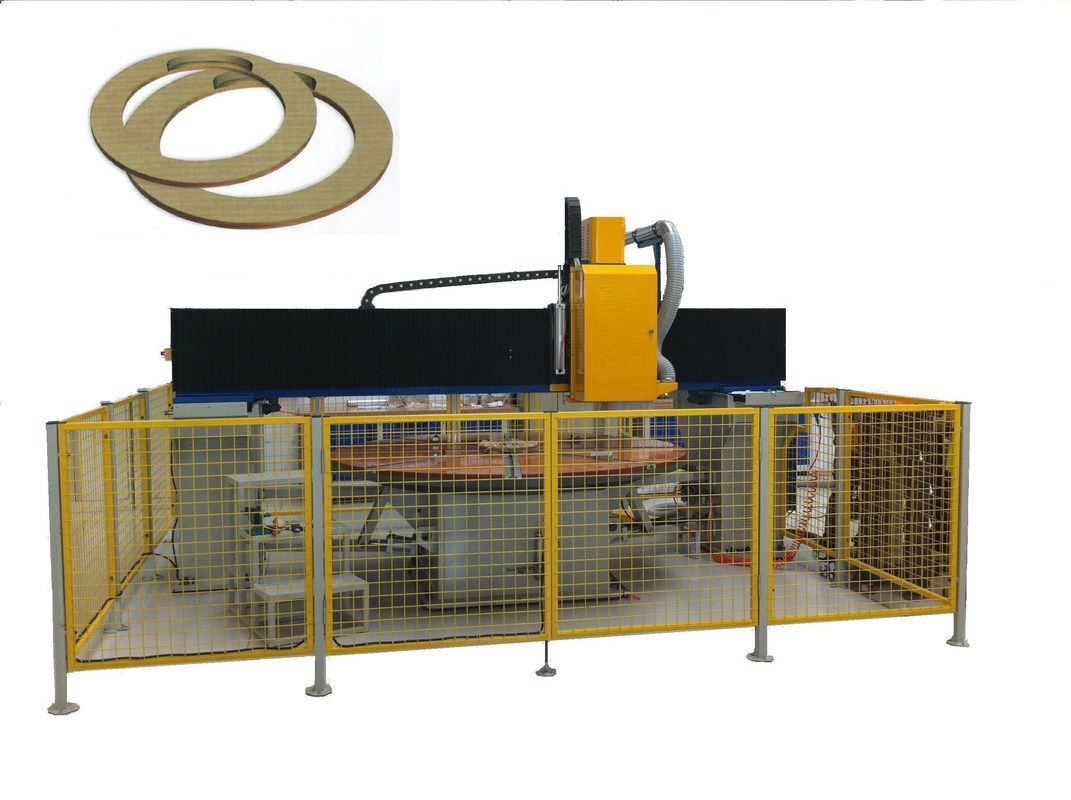

Эта машина конструирована для изготовляя отжимая колец и замыкающих колец большого типа трансформатора через обрабатывать paperboard. Она главным образом филировать и повернуть внутренние и внешние круги и также филировать дугу, прямо и уклоненные шлицы. Сверлить и местный обрабатывать плоскости можно осуществить также.

Машина главным образом состоит из 3 частей как привод шпинделя для таблицы деятельности, привод питания вырезывания и электрическая численная система управления.

1. Привод шпинделя для таблицы деятельности: к редуктору сразу соединения мотором сервопривода, и таблице деятельности кладет в движение шестерней управляя колесом шестерни.

2. Движение питания вырезывания главным образом заканчивает обрабатывать горизонтальными и вертикальными моторами сервопривода, состоя из горизонтальной плиты скольжения, вертикальной плиты скольжения, линейного ведущего бруса, винта шарика и филируя шпинделя, которая контролировали выбором кнопок системы CNC.

3. Характеристики системы CNC

3,1 Оборудованный с экраном цвета 8,4 дюймов с разрешением 640×480.

3,2 Реальное время и полностью круглая функция самодиагностирования, и в реальном масштабе времени дисплей различных состояний для системы.

3,3 Машина назад к контрольной точке.

3,4 Функция компенсации инструмента.

3,5 Максимальная функция хода, мягких и трудных предела.

3,6 Функция экземпляра диска USB съемная u.

3,7 Интерфейс связи RS232.

3,8 К маховичку co figurate вися.

3,9 В реальном масштабе времени регулировка для шпинделя и подавая скоростей.

Спецификации:
