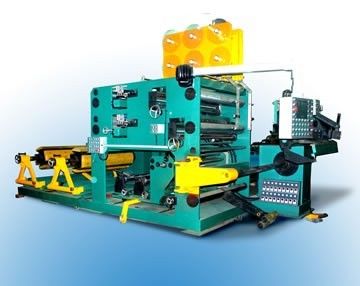

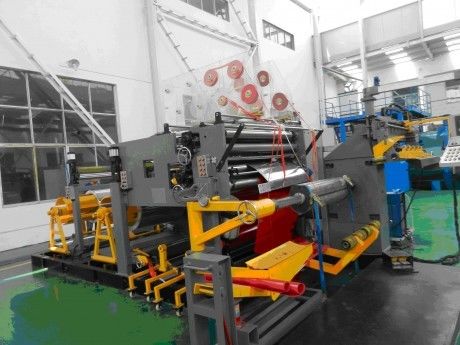

Высокоскоростная машина замотки CNC, автоматическая машина замотки катушки

. N

ДЕТАЛЬ

СПЕЦИФИКАЦИЯ

1

Ряд катушки

1,1

Осевая длина

Макс: 600 mm

1,2

Осевая длина (с руководством)

Макс: 720 mm

1,3

Внешний диаметр (не включить проводы)

φ600

1,4

(Максимальный) внешний диаметр (максимальный)

φ620

1,5

(Минимальный) внутренний диаметр (минута)

Отсутствие лимитированный

1,6

Тип катушки

Круг, эллипсис, прямоугольник (катушка weight≤500kg)

2

Материал катушки

2,1

Медь или алюминиевая фольга

width≤600mm, thickness0.3-1.5mm;                             Диаметр катушки внутренний: Φ400;                                          Катушка внешнее diameter≤Φ800.

2,2

Покрынный эмалью провод

Провод: MaxΦ0.3-3.0 mm;                                              Плоская проволока: Макс 3×12 mm

3

Прибор фольги проведения decoiling

Пневматический путь напряжения

3,1

Длина цилиндра поддержки

620 mm

3,2

Цилиндр поддержки регулирует ряд

Φ470-φ520

3,3

Нагрузка цилиндра поддержки (максимальная)

1000 KG

3,4

Расширяя усилие

Макс: 5000N-M (Stepless регулируемое)

3,5

Трудовойа ресурс напряжения

0---0,6 Mpa

4

Прибор замотки

4,1

Скорость замотки

0-20 n/min

4,2

Работая вращающий момент (максимальный)

≥ 5000 N-M

4,3

Сила замотки

11 KW

4,4

Путь регулировки скорости

Регулировка скорости частоты stepless

5

Прибор decoiler изоляции слоя

5,1

Цапфа insulationinstallation слоя

2 комплекта

5,2

Диаметр катушки изоляции слоя внешний

≤φ400 mm

5,3

Диаметр катушки изоляции слоя внутренний

Φ76 mm

5,4

Ширина катушки изоляции слоя

Макс: 620 mm

5,5

Путь Decoiling

Зажимать механика

5,6

Амортизирующ переднюю часть (независимого 2 комплектов)

≤50 N-M

6

Выпрямите прибор

6,1

Выпрямите метод

Система мотора сервопривода автоматическая исправляется

7

Электрическая система

Управление автомобиля PLC

7,1

Числа отсчета

4 числа (0.0-999.9) (точность отсчета: 0,1 поворота)

7,2

Основная функция

Входной сигнал шага, revisable, память отказа источника питания

7,3

Интерфейс работы

Пульт управления касания (китайский и английский)

7,4

Полная сила

15KW
