Гидровлическая вертикаль ямы машины замотки CNC при проконтролированное автоматическое
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Высокий свет: | Машина замотки катушки,машина обмотки для питания накала |
||
|---|---|---|---|

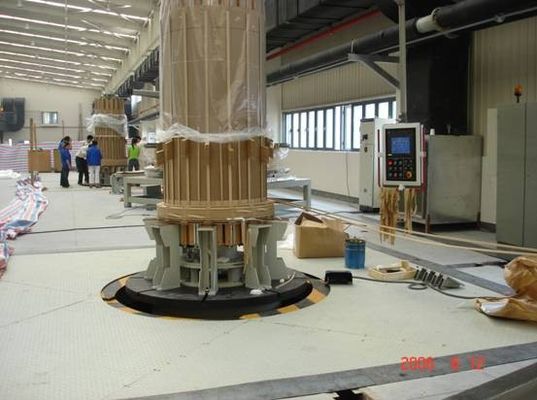

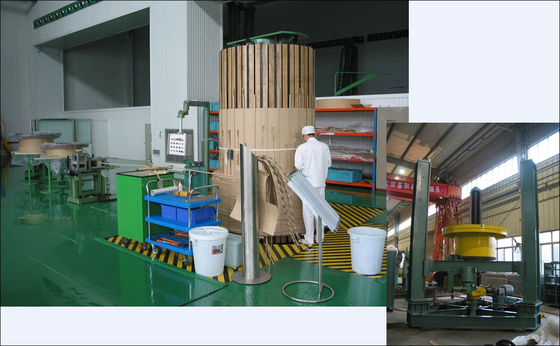

Гидровлическая вертикаль ямы машины замотки CNC при проконтролированное автоматическое
Описание:

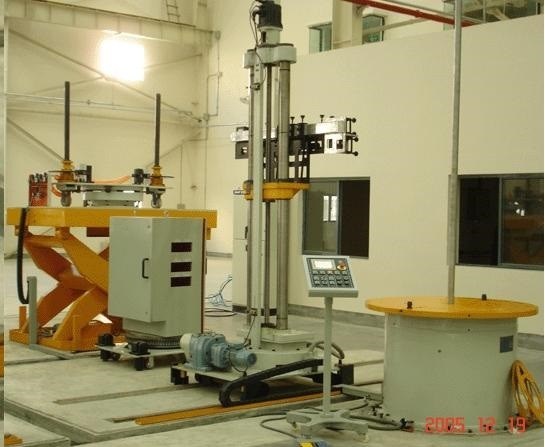

PVWM состоит из постамента, колонки, системы высоты цыпленка, системы вращения цыпленка, передвижной платформы плиты и системы управления. Различные параметры замотки показаны на CRTs. Работать меню и выбирать различные функции перстом касатьются CRTs, технологию замотки можно составить заранее или откорректировать.
Применения:
Машина замотки (PVWM) ямы вертикальная идеально оборудование для делать высокое напряжение, супер высоковольтные спиральные замотки и замотки диска из трансформаторов
Спецификации:
Деталь | НЕТ. | Содержание | Технические параметры | ||||||
10t | 15t | 20t | 25t | 30t | 35t | ||||
Роторная платформа | 1 | Максимальная нагрузка (kg) | 10000 | 15000 | 20000 | 25000 | 30000 | 35000 | |
2 | Максимальный вращая диаметр (mm) | Φ2200 | Φ2800 | Φ3000 | Φ3000 | Φ3200 | Φ3500 | ||
3 | Диаметр цыпленка (mm) | Φ1600 | Φ1800 | Φ2000 | Φ2000 | Φ2200 | |||
4 | T-форменный паз на chuck×number: (mm×unit) | 28mm×8 | 36mm×8 | ||||||
5 | Высота платформы (mm) | 700 | 700 | 800 | 850 | 850 | 900 | ||
6 | Высота цыпленка к платформе когда цыпленок будет поднят к верхнему (mm) | 400 | |||||||
7 | Скорость цыпленка (stepless регулировки) (r/min) | 0~10 | 0~7 | 0~5 | |||||
8 | Максимальный вращающий момент цыпленка (N/M) | 12000 | 18000 | 21000 | 28000 | 35000 | 35000 | ||
9 | Максимальное напряжение провода (n) | 9000 | 12000 | 14200 | |||||
10 | Роторная сила мотора цыпленка (KW) | 11 | 15 | 18,5 | |||||
11 | Располагающ отверстие центра цыпленка (mm) | Φ220×15×Φ180 | Φ240×20×Φ200 | ||||||
12 | Зазор в подшипнике (mm) | ≤0.2 | |||||||
Отбрасывая рукоятка | 13 | Высота (mm) | 3000 | ||||||
14 | Максимальная длина (складная) (mm) | 3000 | 3200 | 3500 | 3800 | ||||
|
| Максимальная повышаясь высота (ход) (mm) |
|
| |||||
Повышаясь механизм | 15 |
| 2500 | 3000 | |||||
16 | Повышающ скорость (mm/min) | 1000 | 700 | 500 | |||||
17 | Сила мотора сервопривода (KW) | 11 | 15 | 18,5 | |||||
18 | винт | 3-Tr55x10 | 3-Tr65x10 | x12 3-Tr70 | x12 3-Tr80 | 3-Tr85 x14 | 3-Tr90 x16 | ||
Механизм штарки | 19 | Зона пола (mm) | 5000×5000 | 5500×5500 | 5500×5500 | 6000×6000 | 6500×6500 | ||
20 | Раздвижной ряд штарки (mm) | Φ700~ Φ2250 | Φ800~ Φ2850 | Φ900~ Φ3050 | Φ1100~ Φ3250 | Φ1500~ Φ3550 | |||
21 | Скорость штарки (mm/min) | 1000 | 900 | 700 | |||||
22 | Сила мотора (KW) | 0,55 | |||||||
23 | Количество моторов (блока) | 4 | |||||||
Смазка | 24 | Сила мотора самосмазочного насоса (KW) | 0,2 (KW) | ||||||
25 | Смазывать режим | Масло | |||||||
ПРИМЕЧАНИЕ: Параметры вышеуказанные стандартны. Они могут быть откорректированы клиентом требуют.
